Аркулятор - 7 (вент.фасад)
Аркулятор-7

/

 Украина, г.Кривой Рог, "ИнтерПроект" : http://www.interpro.dp.ua

Расчет натяжных потолков

Видеодемонстрация



Возможности программы :

1. Построение по данным замеров сторон и диагоналей

2. Свободное редактирование - использование шаблонов форм, перемещение углов, сторон, изгибание дуг криволинейных стен.

3. Ручное построение по загруженному изображению

4. Взаимодействие с AutoCAD - импорт/экспорт плана потолка.

5. Переходы уровня

6. Внутренние вырезы

7. Размещение изображения для фотопечати

8. Выбор ширины полотна, возможность автоматического выравнивания полос "центровка шва" и "центровка полосы".

9. Раскрой с заданием степени растяжения по двум осям.

10. Смета для клиента : дополнительные ценовые параметры - надбавки за сложность при криволинейностях, большом количестве углов и т.д.

11. Свободное редактирование швов

12. Визуализация - 3D

13. Экспорт с возможностью последующей 3D-визуализации в системах AutoCAD и ArchiCAD

14. Учет локальных остатков (внутрицеховой склад) - возможность контроля наличия полотен в рулонах и кусков от предыдущих раскроев; автоматический подбор кусков после раскроя, проводка с сохранением новых заготовок...



Ознакомительная версия(БЕСПЛАТНО)

Стоимость полной версии (20/02/2015) : 399 USD (5 999 грн.)



Суть отличий проекта "Аркулятор-нп" от других программ для раскроя натяжных потолков заключается в следующих положениях:

Построение плана потолка общепринятым методом диалогового ввода данных о замерах невозможно без детальной информации о каждом стороне и необходимых диагоналях, определяющих каждый треугольный участок, как "жесткую" геометрическую единицу плоскости.

Начало работы над объектом, как правило, происходит на предварительном этапе - до замеров. Необходимость предварительного проектно-ценового предложения возникает при наличии лишь общих данных о форме и размерах контура потолка : это может быть эскиз, предоставленный клиентом или чертеж строительного или дизайнерского проекта.

Информации в устной форме, или в виде прайс-листа о ценах за квадратный метр площади, комплектующих и дополнительных ценовых надстройках, не всегда может быть достаточно для принятия решения клиентом о заказе.

Программа "Аркулятор" выполнена в виде графического редактора с встроенными шаблонами форм и на первом этапе позволяет ввести план потолка без замеров диагоналей, без пошагового замера криволинейностей.

Работа с планом в редакторе происходит приемами, которые успешно используются в системах CAD проектирования, а именно : захват точек и сторон мышью, точная установка координат и размеров с клавиш-стрелок. Но, кроме этого, возможен прямой текстовый ввод длин сторон.

Эти приемы позволяют использовать программу консультантам салонов приема заказов на натяжные потолки, дилерам, понимающим сложный процесс геометрии и раскроя полотен в пределах своей компетенции. Ценовое предложение в этом случает отображает все, что необходимо видеть клиенту. Квалифицированные специалисты, приближенные к процессу производства, могут(должны) использовать после этапа общего редактирования метод точного ввода данных замеров(диагонали, треугольники).

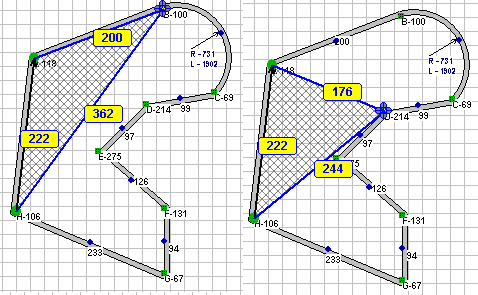

Метод треугольника работает наглядно(рис. 1), т.е. пользователь видит план и конкретный треугольник, параметры которого устанавливаются в текущий момент.

Примеры:

1. Ситуация

Клиент обращается в салон, где принимаются заказы на установку натяжных потолков. Кроме натяжных потолков в этом же салоне принимаются заказы на окна, двери, жалюзи, ролеты и так далее - это реальная ситуация. Должен ли менеджер-консультант точно понимать метод треугольника? Есть ли необходимость держать в пункте приема заказов квалифицированного специалиста? Есть ли у клиента замеры диагоналей? А в этой кухне, в которую будет устанавливаться потолок, еще "лепят гипсокартон"?

Его(клиента) необходимо "отпустить" с красивым ценовым предложением, построенным по его данным, а именно, по эскизу и предварительным размерам.

А потолок сохранится в файле и(если время наступит) замерщик выедет на объект с представлением о плане и к клиенту, который уже "сориентирован по цене". Точный ввод данных возможен в исходный файл, который был создан ранее. Раскрой, производство...

2. Ситуация

Предприятие-подрядчик, строительное или проектное, в своем офисе имеет фрагмент дизайн-проекта с контуром потолка в коттедже, где до завершающих отделочных работ еще более месяца.

Подрядчик хочет получить расчет обоснованный с чертежом и спецификацией для утверждения цен с конечным клиентом. Информация может быть передана через факс или электронной почтой в виде файла понятного для строительных организаций(AutoCAD). Где взяться диагоналям? Будем измерять по бумаге и переводить по масштабу?

Планы из AutoCAD программа может импортировать, а остальное см. "Ситуация 1"



Рисунки

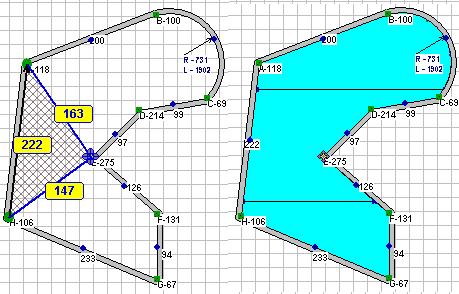

Вид окна редактора при работе "методом треугольника"

Раскладка полотен 1

Ознакомительная версия(БЕСПЛАТНО)

Отчеты (распечатки) по результатам работы :

1. СМЕТА

2. РАСКРОЙ
